SPC/L393在線粘度傳感器是法蘭安裝粘度計， 用于安裝在生產過程的流體中，提供不間斷的溫度和粘度追蹤。我們的技術基于簡單和穩定的電子式概念。 兩組線圈在一個連續電磁力的作用下來回移動一個微型活塞。專利技術的電路分析活塞來回移動行程的時間，從而測量絕對粘度。
位于活塞上方的導流裝置，將液體導入測量室，活塞持續運動以不斷更新樣品，同時機械摩擦不斷擦洗測量室。 一個內置的RTD溫度測量探頭，實時測量測量室的溫度。
技術參數：
|
輸入電壓 |
24 VDC, 12 W |
|
|
輸出 |
4-20mA; RS422 |
|
|
精度 |
± 1.0% of full scale (correlates to ASTM D445) |
|
|
重復精度 |
0.5% |
|
|
粘度范圍 |
|
|
|
材質 |
標準316L不銹鋼 |
|
|
可承受溫度 |
190°C (sensor); |
|
|
可承受壓力 |
7Mpa |
|
|
溫度感應器類型 |
4 wire Platinum RTD |
|
|
認證標準 |
FM, cFM, CE, ATEX, IECeX, NEMA4,IP-66 控制器:Ex II 2 G Ex d IIB + H2 T6 Gb Ta = -20°C to +60°C 傳感器:Ex II 2 G Ex d IIC T3 |
|
|
尺寸 |
DIN 3.3” 9(h) x 7.1”(w) x 4” (d), 84mm(h) x 180mm(w) x 100mm (d) |
|
|
重量 |
DIN 3 lb 1.4kg |

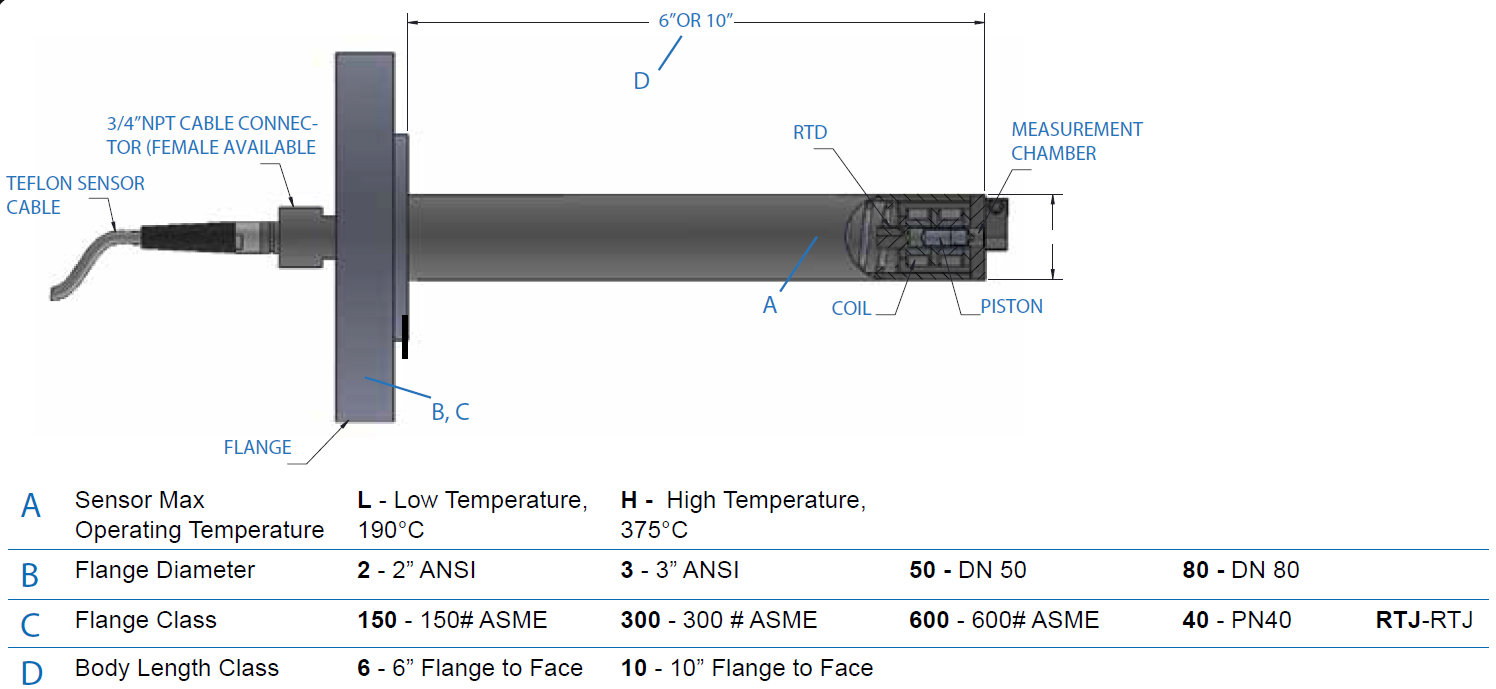

探頭尺寸圖：
|
Sensor |
Max Psi |
Sensor |
Max Psi |
|
CVI-L-393-2-150-D |
200 |
CVI-L-393-50-40-D |
600 |
|
CVI-H-393-2-150-D |
110 |
CVI-H-393-50-40-D |
500 |
|
CVI-L-393-2-600-D |
700 |
CVI-L-393-80-40-D |
300 |
|
CVI-H-393-2-600-D |
600 |
CVI-H-393-80-40-D |
250 |
|
CVI-L-393-3-300-D |
375 |
CVI-L-393-2-RTJ-10 |
1000 |
|
CVI-H-393-3-300-D |
300 |
CVI-H-393-2-RTJ-10 |
900 |
|
Max Operating Temperature |
CVI-L-393: 190°C CVI-H-393: 375°C |
||
